R48-2900U通信電源整流模塊是艾默生網絡能源（維諦技術）多款48V DC通信電源系統（PS48200/2900壁掛式電源、PS48600-3/2900通信電源、PS48300-3B/2900通信電源）的核心整流模塊組件。下面介紹一下R48-2900U模塊前面板指示燈標識（包括電源、保護、故障燈）的功能含義以及整流模塊的背板有交流輸入插座和直流輸出插座的接線及管腳功能。了解這些信息對于使用維護好艾默生通信電源是很有必要的。

1.R48-2900U通信電源模塊前面板

整流模塊的前面板有 3 個指示燈，如圖 1 所示：

圖 1 R48-2900U整流模塊前面板圖

指示燈的功能見下表：

2. R48-2900U后面板

R48-2900U整流模塊的背板有交流輸入插座和直流輸出插座，如圖 2 所示：

圖 2 整流模塊后面板圖

整流模塊R48-2900U的輸入、輸出插座采用熱插拔技術，安裝維護極為方便。

R48-2900U模塊的側蓋貼有一張標簽，如圖 1-3所示，標明了輸入插座和輸出插座的接線關系。

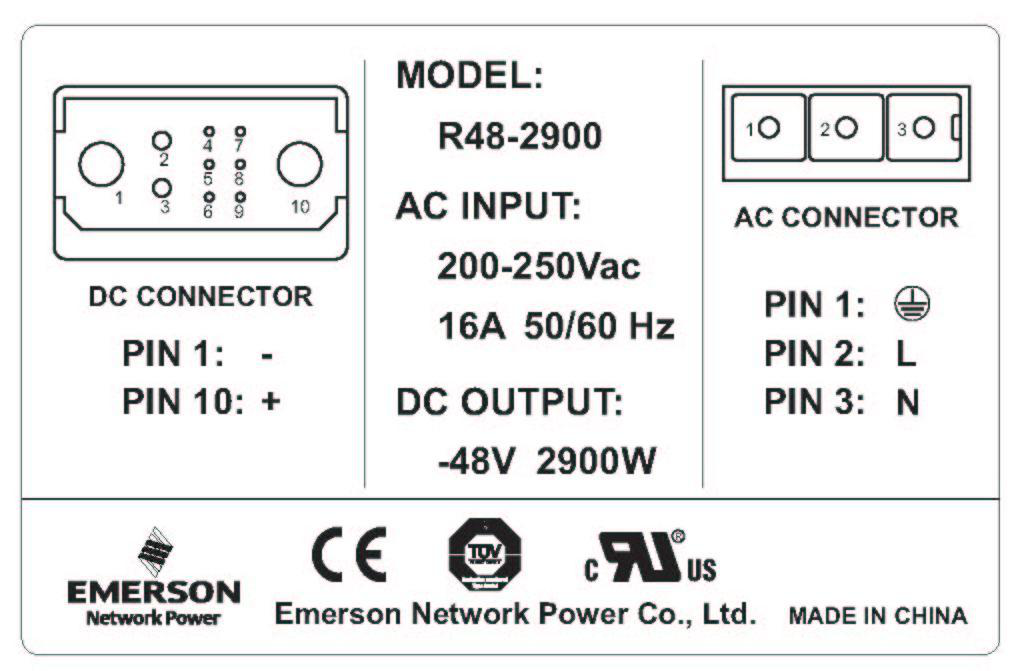

圖 3 R48-2900U整流模塊標簽示意圖

3．交流輸入插座的接線

標簽中描述R48-2900U交流輸入插座管腳功能的相應圖文如圖 4 所示：

圖 4  R48-2900U整流模塊交流輸入插座說明圖

接線說明：

1）管腳 1（PIN1）接保護地

2）管腳 2（PIN2）接交流相線

3）管腳 3（PIN3）接交流中線

4．R48-2900U直流輸出插座的管腳功能

艾默生R48-2900U產品標簽中描述直流輸出插座管腳功能的相應圖文如圖 5 所示：

圖 5. R48-2900U 整流模塊直流輸出插座說明圖

R48-2900U連接插座管腳功能的詳細說明如下：
