HD22005-3&HD11010-3艾默生充電模塊外形及參數說明
編輯：本站原創 發布日期：2021-08-09
充電模塊HD22005-3系列采用溫控風冷方式，接口簡單，通用性強。產品系列見下表。
表1 訂貨信息
| 名稱 | 型號 | 編碼 | 單位 | 定購指南 | 備注 |
| 充電模塊 | HD22005-3 | 02130472 | 個 | 根據系統要求配置個數 | 風冷（防塵設計） |
| 充電模塊 | HD11010-3 | 個 | 根據系統要求配置個數 | 風冷（防塵設計） |
1 充電模塊外形
HD22005-3系列充電模塊的外型如下圖所示。
圖1 HD22005-3充電模塊外形
外形尺寸如下圖所示。

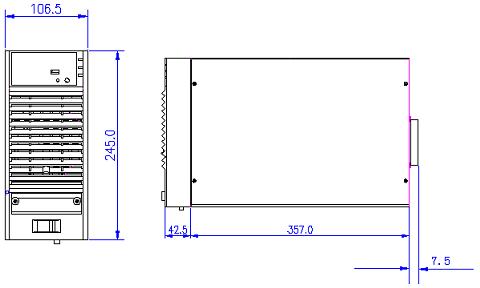

圖2 充電模塊外形尺寸圖（單位：mm）
& 注意
充電模塊與系統在結構上為松散連接，系統運輸時必須將充電模塊拆下，單獨包裝發運。否則，將可能造成充電模塊損壞。
2 HD22005-3艾默生充電模塊技術指標
HD22005-3艾默生充電模塊的通用技術指標如表2 ~表 5所示。
表2 充電模塊輸入特性表
|
項目
|
指標
|
| 輸入電壓 | 323V～475V（三相三線制） |
| 輸入電流 | ≤4A |
| 交流輸入頻率 | 45Hz～65Hz |
| 效率 | ≥90％ |
表3 充電模塊輸出特性表
|
項目
|
HD22005-3
|
HD11010-3
|
備注
|
| 輸出電壓范圍 | 198～286V | 99～143V | 220V系列 |
| 輸出電流 | 額定輸出：5A | 額定輸出：10A | 最大輸出為額定值的105％～110％ |
| 電壓上升時間 | 3～10秒 | 軟啟動時間 | |
| 輸出恒流范圍 | 10％～110％ | ||
| 穩流精度 | ≤±1％ | 20％限流測試 | |
| 負載電壓紋波系數 | ≤0.1％ | ||
| 穩壓精度 | ≤±0.5％ | ||
| 溫度系數（1/℃） | ≤0.2‰ | ||
表4 充電模塊保護特性表
|
項目
|
HD22005-3
|
HD11010-3
|
備注
|
| 輸出短路回縮 | 回縮電流≤40％額定電流，可自恢復 | ||
| 輸出過壓保護 | 293±6Vdc 不可恢復，需要重新上電啟機 | 148±4Vdc | 保護后無DC輸出 |
| 輸出欠壓告警 | 191±6Vdc 可恢復 | 96±4Vdc | 保護后有DC輸出 |
| 輸入過壓保護點 | 482±6Vac 可恢復，恢復點460 ±15Vac | 保護后無DC輸出 | |
| 輸入欠壓保護點 | 316±6Vac 可恢復，恢復點335 ±10Vac | 保護后無DC輸出 | |
| 缺相保護 | 可恢復 | 保護后無DC輸出 | |
| 過溫保護 | 過溫保護點85℃，恢復點75℃ | 精度：±5℃ | |
| 風扇溫度控制 | 風扇啟動點50℃，風扇停轉點38℃ | 精度：±5℃ | |
表5 充電模塊監控功能說明
| 序號 | 項目 | 指標 | 備注 |
|
1
|
遙信
|
將模塊的保護信號（交流過、欠壓，缺相，輸出過、欠壓，模塊過溫等信號）和故障信號傳遞給監控單元 | |
|
2
|
遙測
|
測量充電模塊的輸出電壓、電流，送模塊表頭顯示并上報監控單元 | |
|
3
|
遙控
|
根據監控單元的命令，控制充電模塊的開/關機，均/浮充轉換 | 同時具備手動控制，可以屏蔽監控單元的控制 |
|
4
|
遙調
|
根據監控單元的命令，調節模塊的輸出電壓 | |
| 根據監控單元的命令，在10％～100％范圍內調節充電模塊的輸出電流限流點 | |||
|
5
|
顯示
|
充電模塊監控板控制充電模塊的LED表頭顯示模塊的輸出電流、電壓 |
