K1B10直流屏充電模塊使用原理及技術參數說明
編輯：本站原創 發布日期：2023-03-20
K1B10直流屏整流模塊產品概述

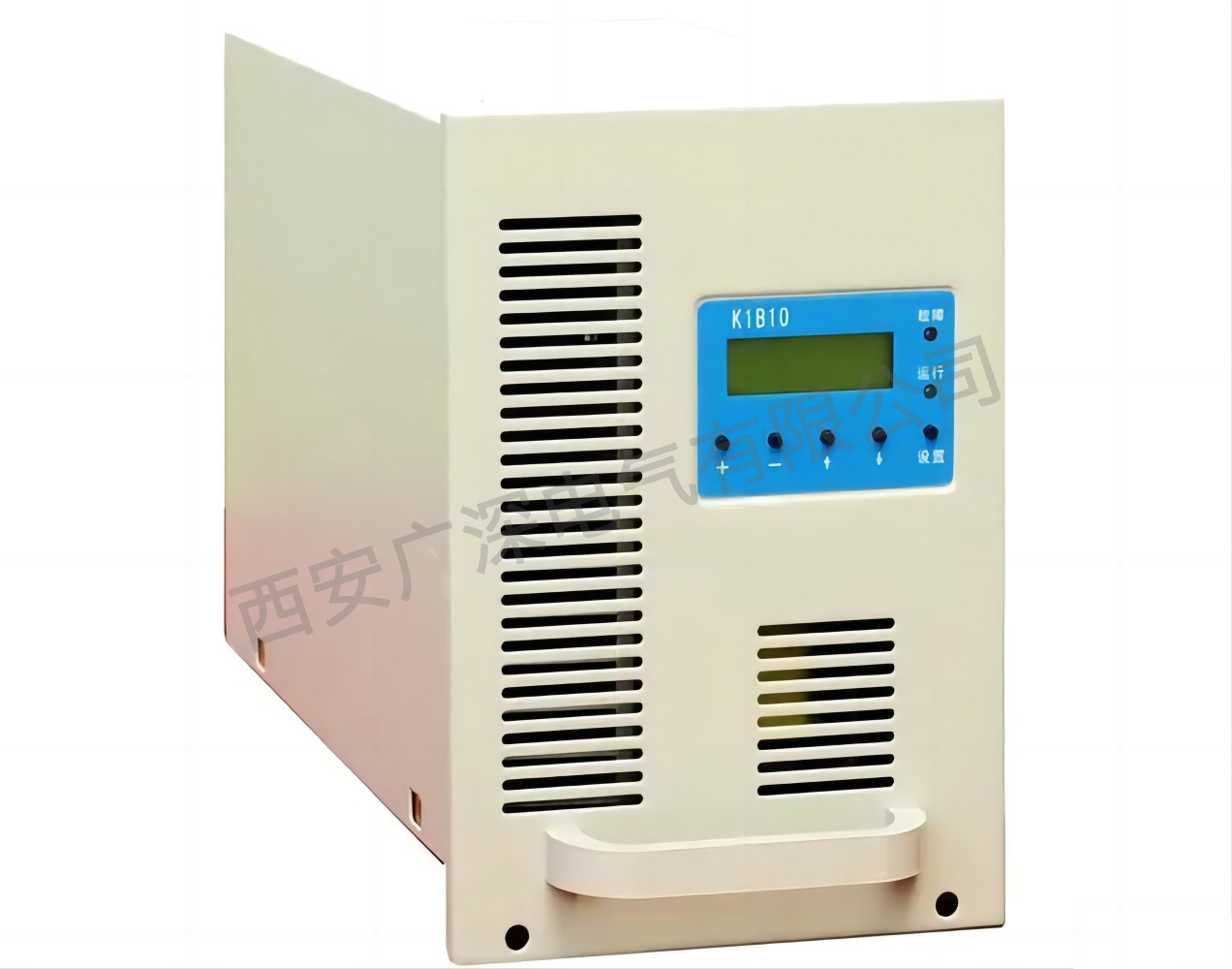

K1B10整流模塊的設計型美觀大方整流模塊的設計充分考慮了安裝、使用及維護因素?？蓪崿F(xiàn)帶電插拔，能獨立運行及操作。
K1B10直流屏充電整流模塊的原理

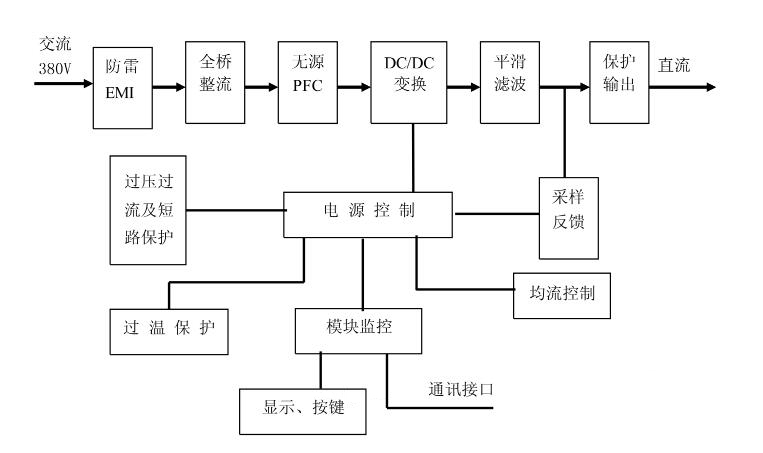

框圖如下圖所示：
? 三相交流輸入首先經防雷處理和 EMI濾波。該部分電路可以有效吸收雷擊殘壓和電網尖峰，保證模塊后級電路的安全。
? 三相交流經整流和無源 PFC后轉換成高壓直流電，經全橋PWM電路后轉換為高頻交流，再經高頻變壓器隔離降壓后整流輸出。
? 模塊控制部分負責PWM信號產生及控制，保證輸出穩定，同時對模塊各部分進行保護。提供“四遙”接口。
? 模塊采用無源 PFC技術，功率因數達到0.9以上;采用高頻軟開關技術，模塊轉換效率大大提高，最高可達94%。
? 模塊監控采集電源工作參數并顯示后上傳給主監控，接受主監控指令對電源進行控制，通過顯示、按鍵校準模塊參數，設置模塊運行狀態。
K1B10充電模塊技術參數
? 交流輸入：
交流輸入額定電壓：380V，50HZ
電壓變化范圍：380V±15%
頻率變化范圍：50HZ±10%
? 直流輸出
直流輸出額定值：10A/220V
直流輸出電壓：180V-286V
輸出限流范圍：5%-105%×額定電流
穩壓精度：≤0.5%
穩流精度：≤0.5%
紋波系數：≤0.1%
轉換效率：≥94%（滿負荷輸出）
功率因數：≥0.95
動態響應：在20%負載躍變到80%負載時恢復時間≤200µS，超調≤±2%
? 環境應用條件
可聞噪聲：≤55db
海拔高度：2000m 及以下
工作溫度：－5℃～+45℃
相對濕度：5％～93％
存儲溫度：－30℃～+70℃
? 結構外型：
面板尺寸：220×160（mm）
箱體尺寸：198×152×310（mm）
電源模塊重量：7.7KG
更多直流屏產品及維修經驗，請繼續關注我們!
